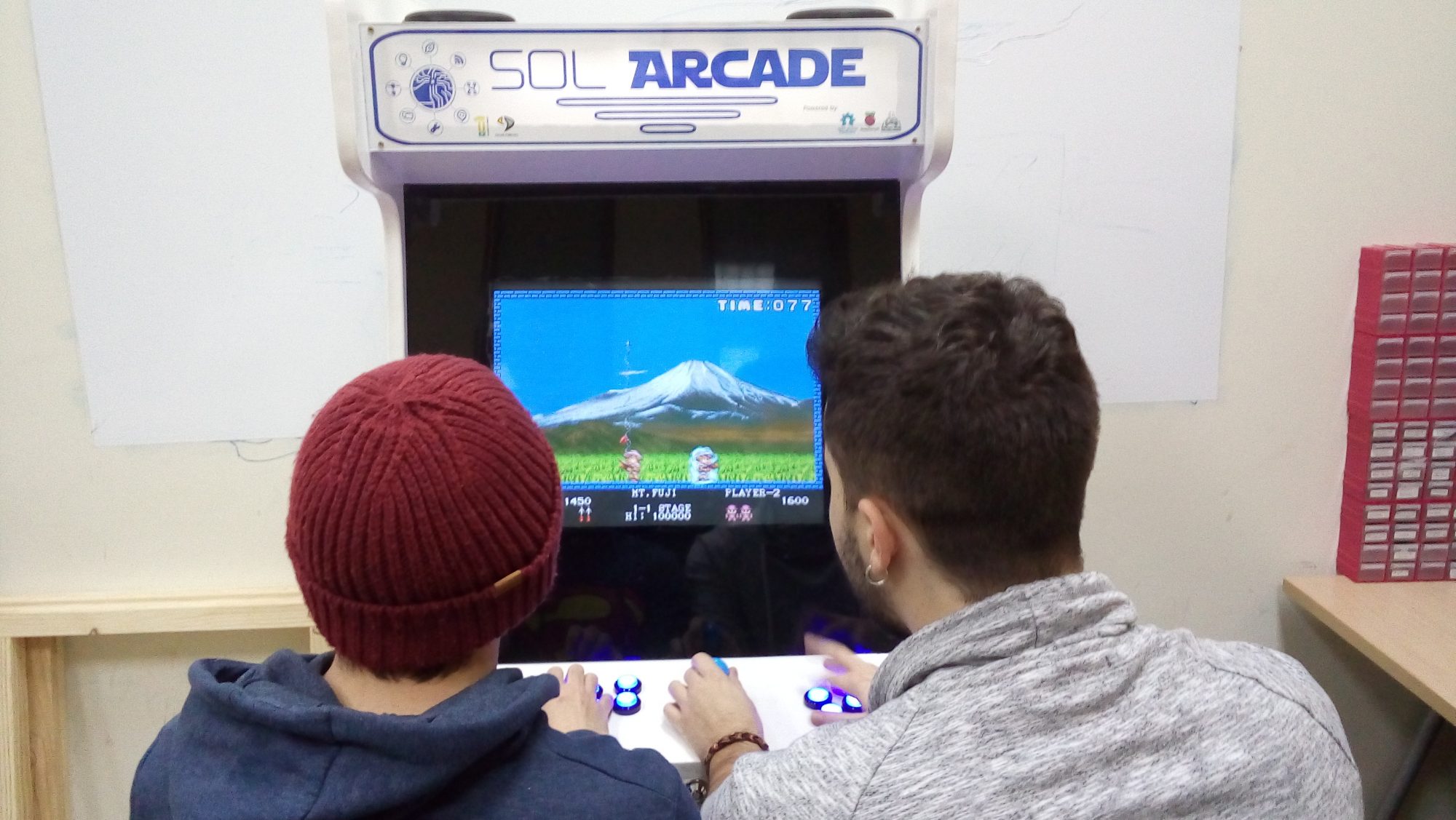

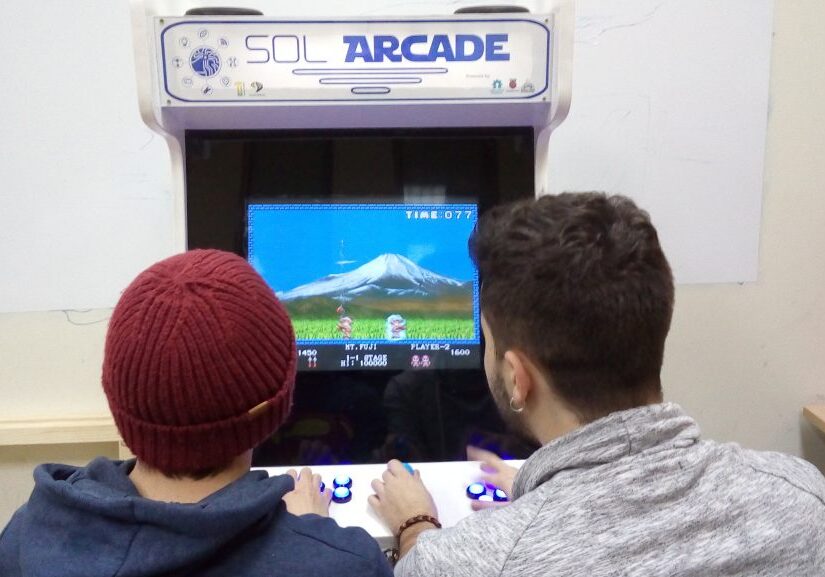

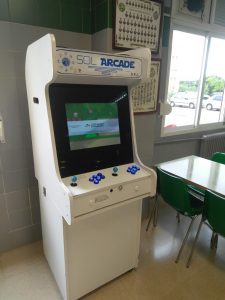

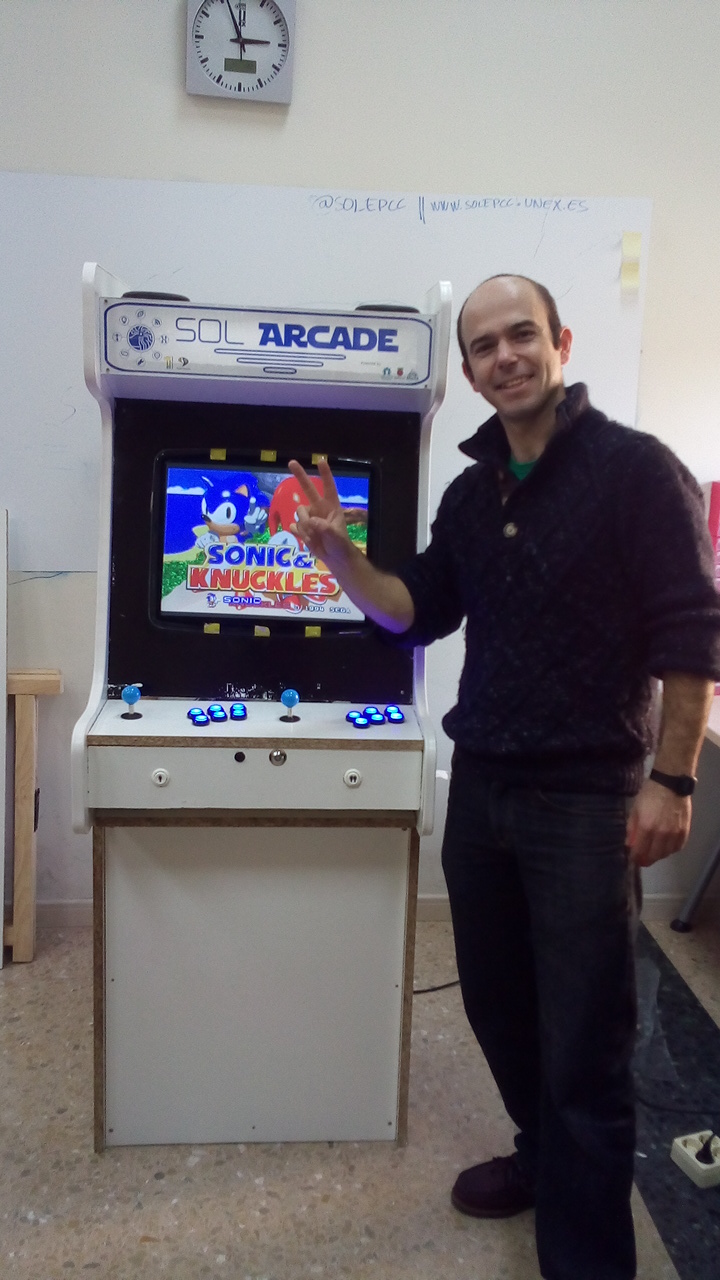

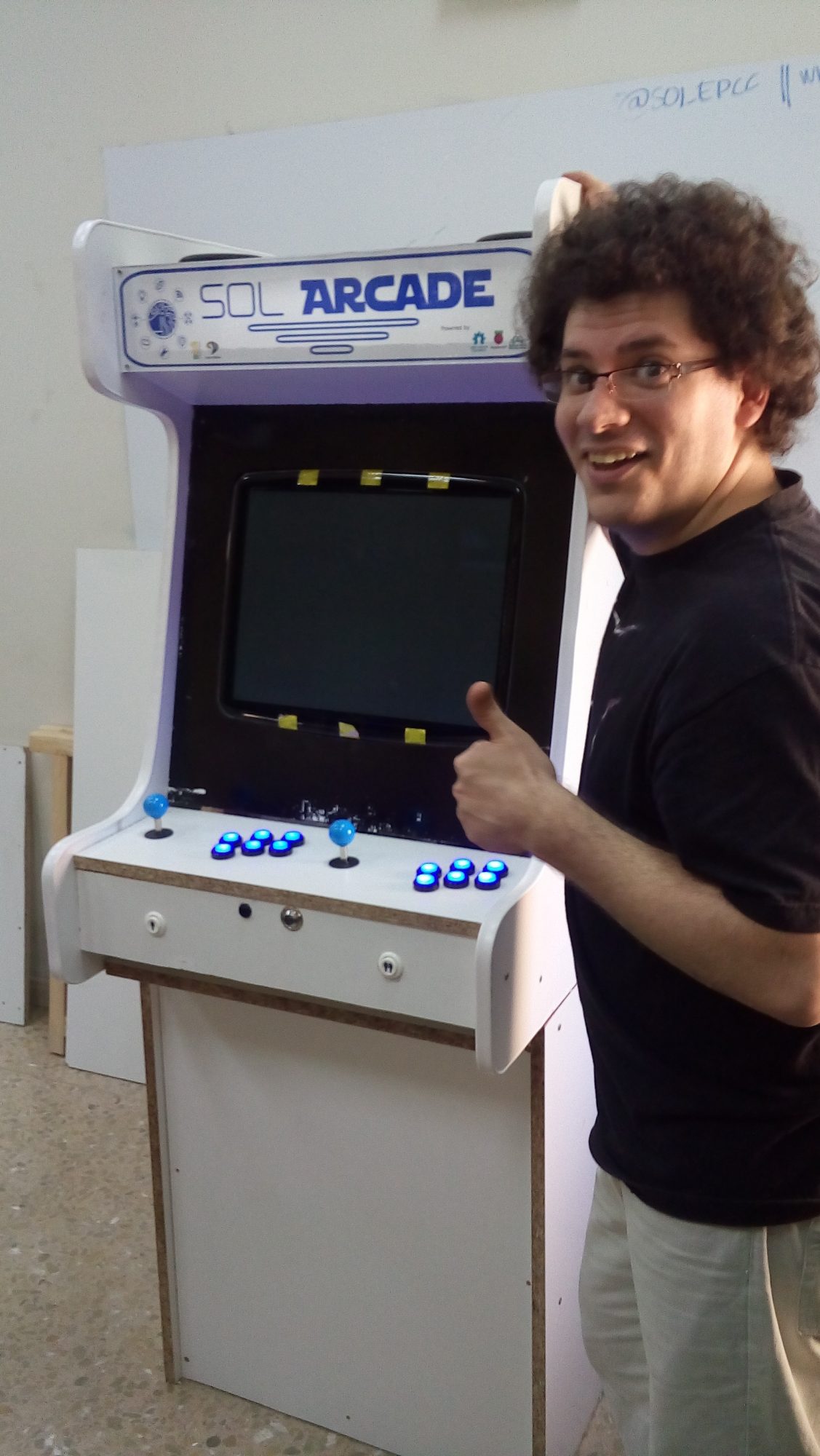

Construimos en este proyecto una máquina arcade de tamaño estándar para colocar en la cafetería de la Escuela Politécnica de Cáceres.

Nuestra máquina está basada en la maravillosa RaspberryPi y utiliza el sistema operativo Retropie.

Tenemos muchos recuerdos delante de máquinas recreativas disfrutando de juegos en nuestra juventud.

¡Siempre es una alegría echar una partida con amigos y juegos de toda la vida!

Hay multitud de proyectos de máquinas arcades DIY. Solo hay que buscar un poco.

Nosotros no seguimos ningunos planos previos, sino que diseñamos nuestro propio mueble siguiendo las formas clásicas.

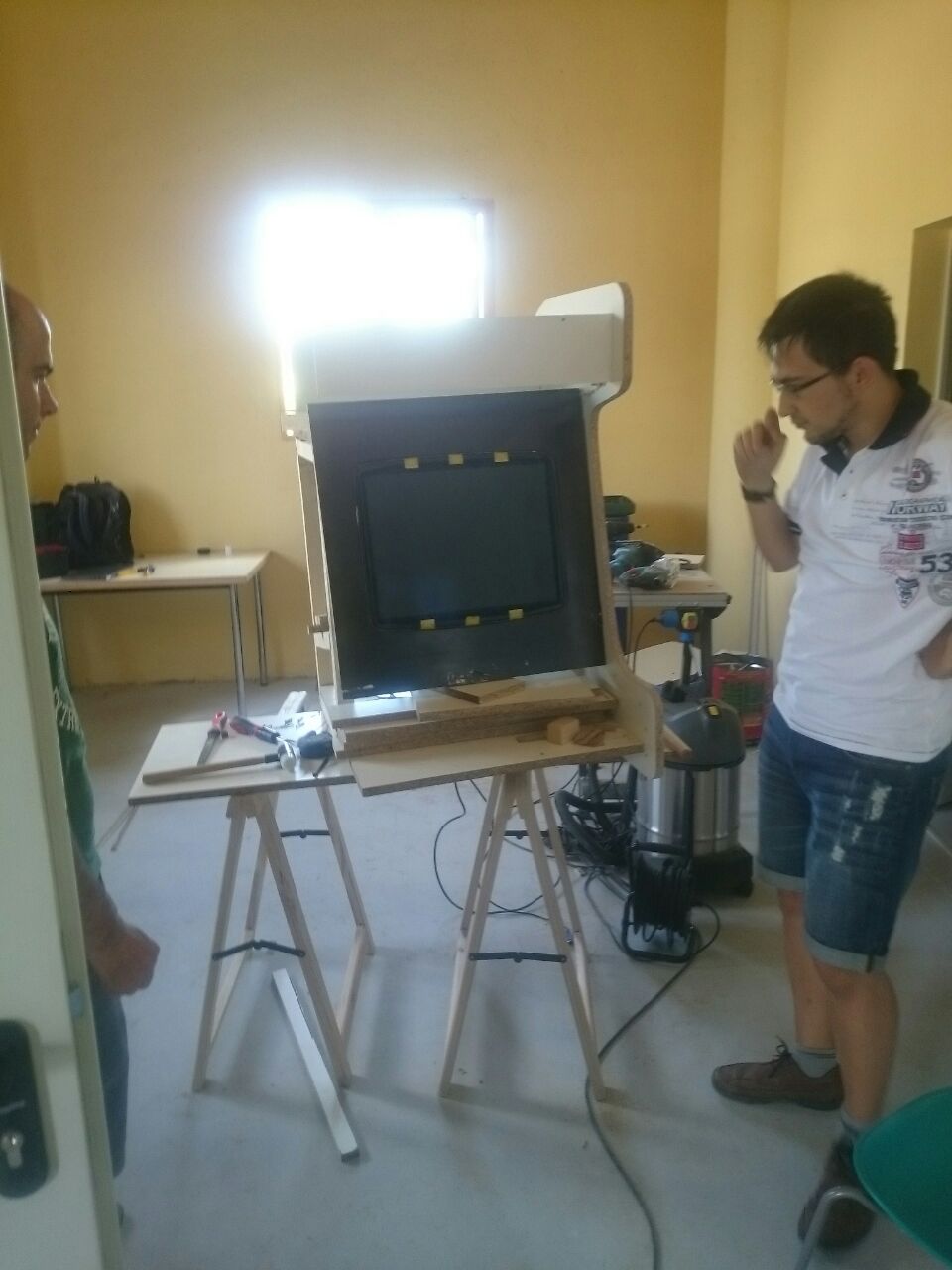

La máquina se construyó en dos muebles independientes: el inferior con las ruedas y que podría servir para almacenar cosas; y el superior con la electrónica y todo lo necesario para poder ser independiente. De momento siempre ha estado montada con los dos muebles unidos por cierres de seguridad.

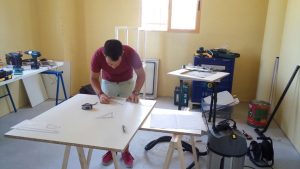

Todos los cortes de madera se realizaron utilizando nuestra sierra de calar, con guías para las líneas rectas.

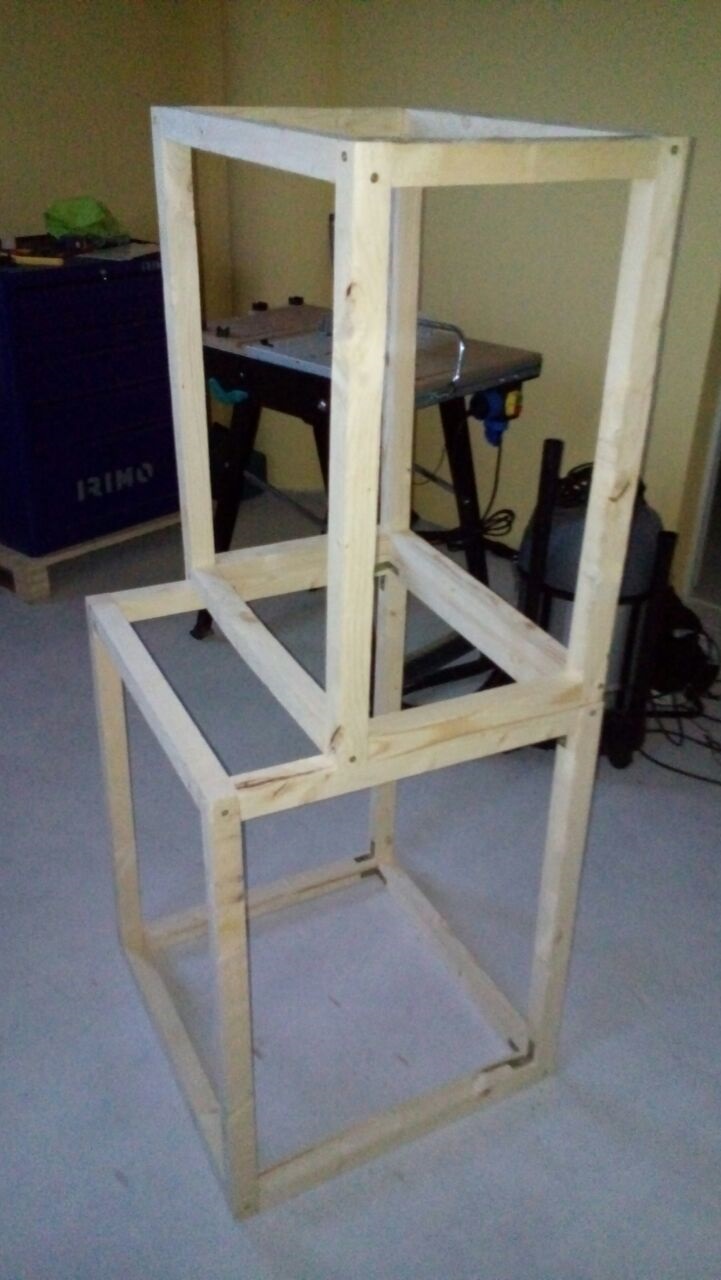

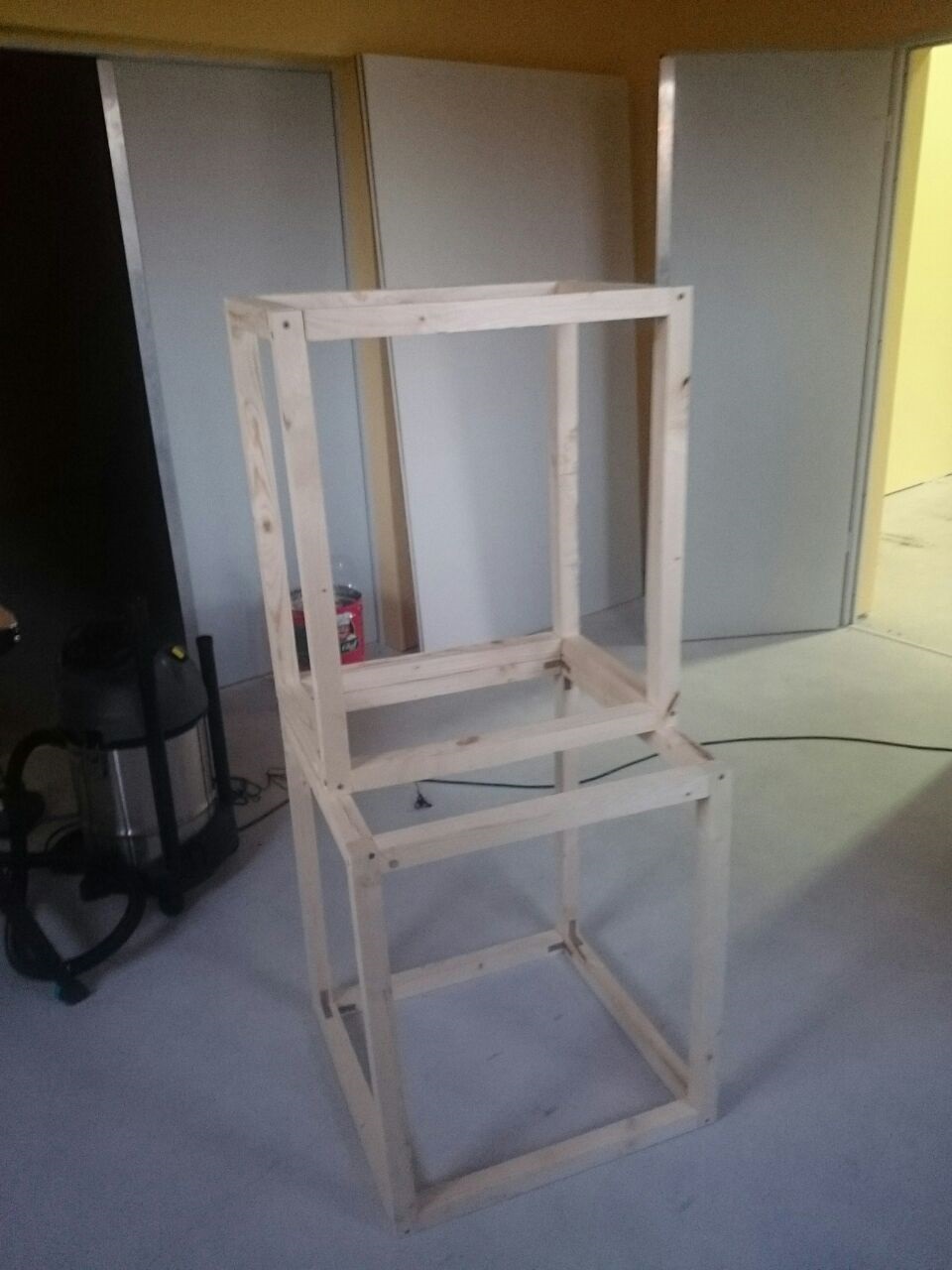

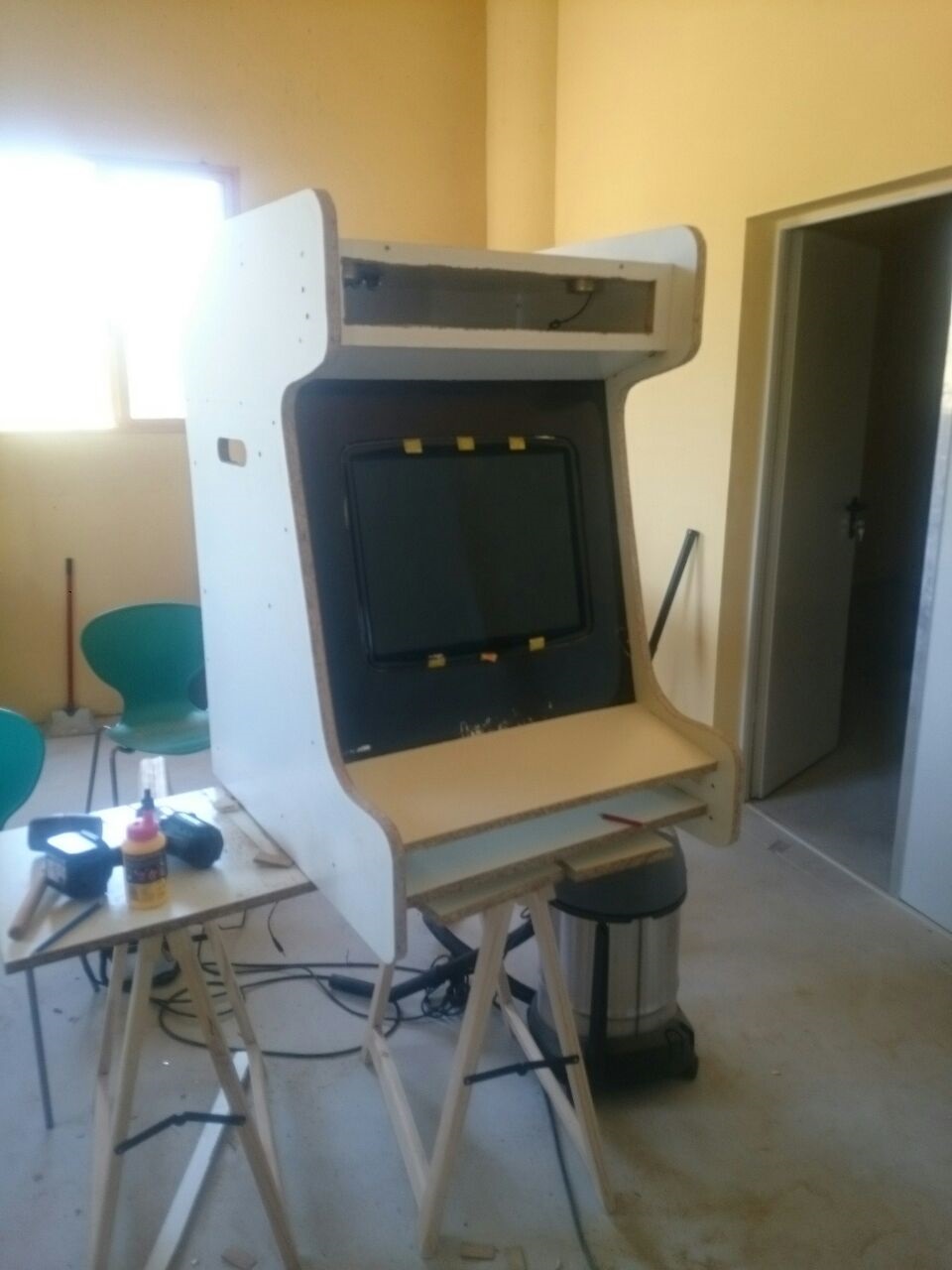

Para el mueble construímos un esqueleto interno con listón de 40x40mm, ya que deseábamos una estructura robusta para soportar un monitor muy pesado. Sobre el esqueleto se atornillan paneles de conglomerado blancos de 19mm reciclados. Para el remate de los bordes se utiliza cinta en U de 19mm, por ejemplo.

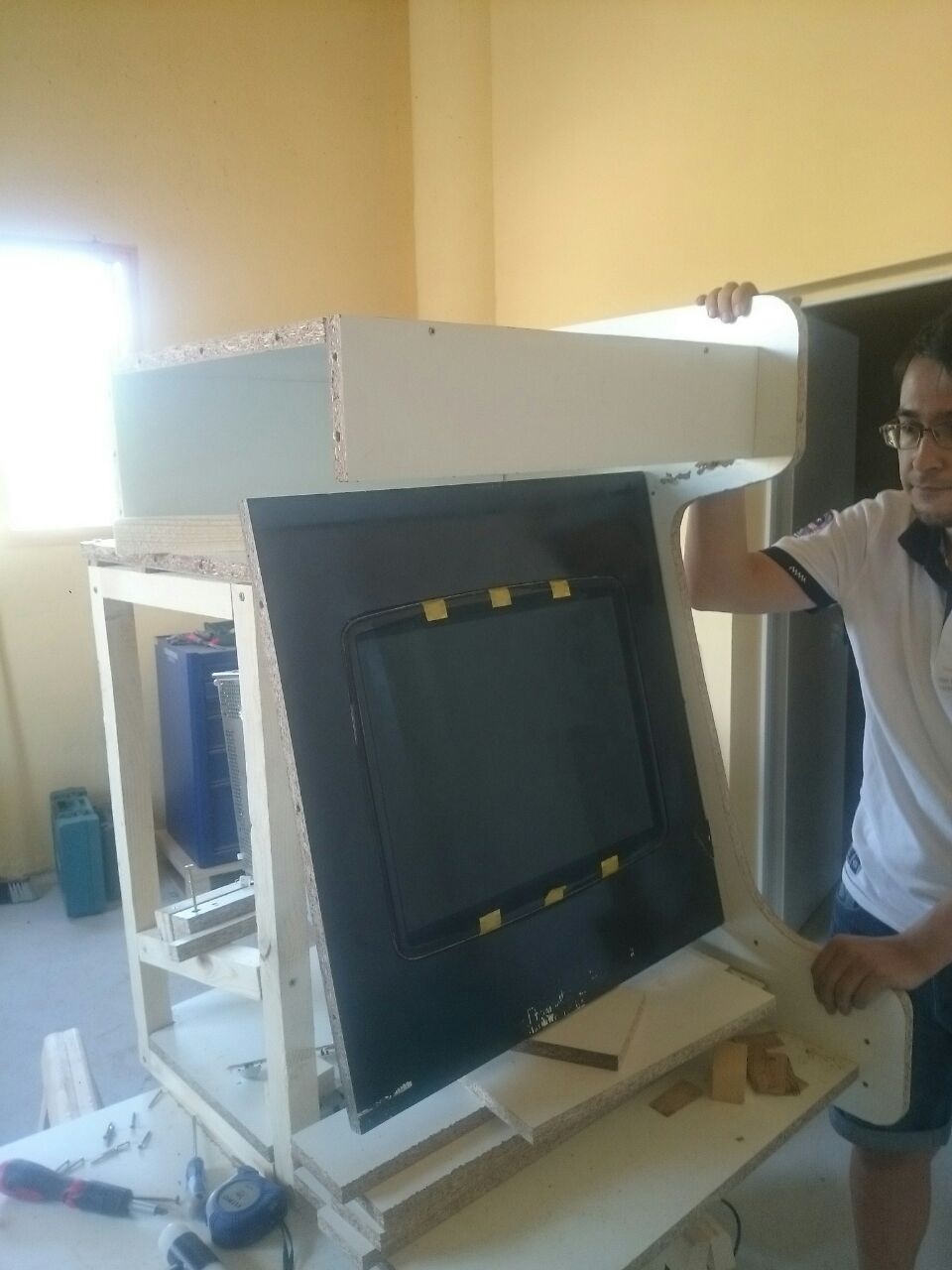

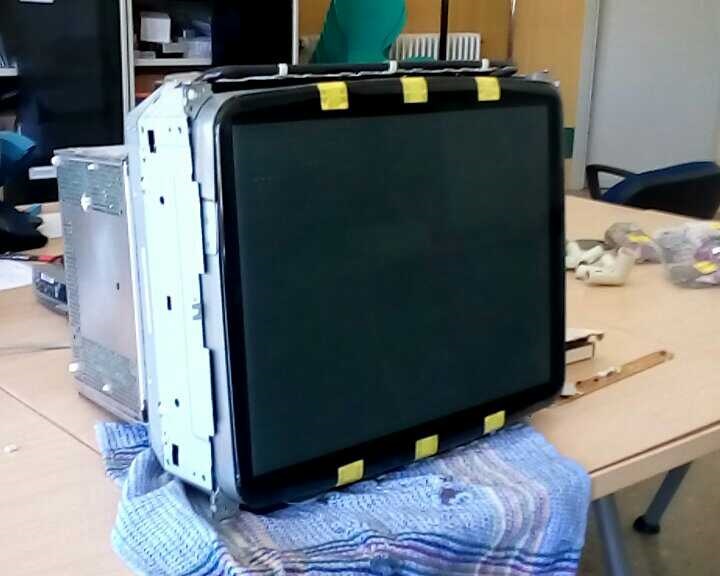

La pantalla es un monitor CRT jubilado del Departamento de Expresión Gráfica de la UEx. Un clásico Sony Trinitron de 27′ con entrada de VGA y que pesa más de 25kg.

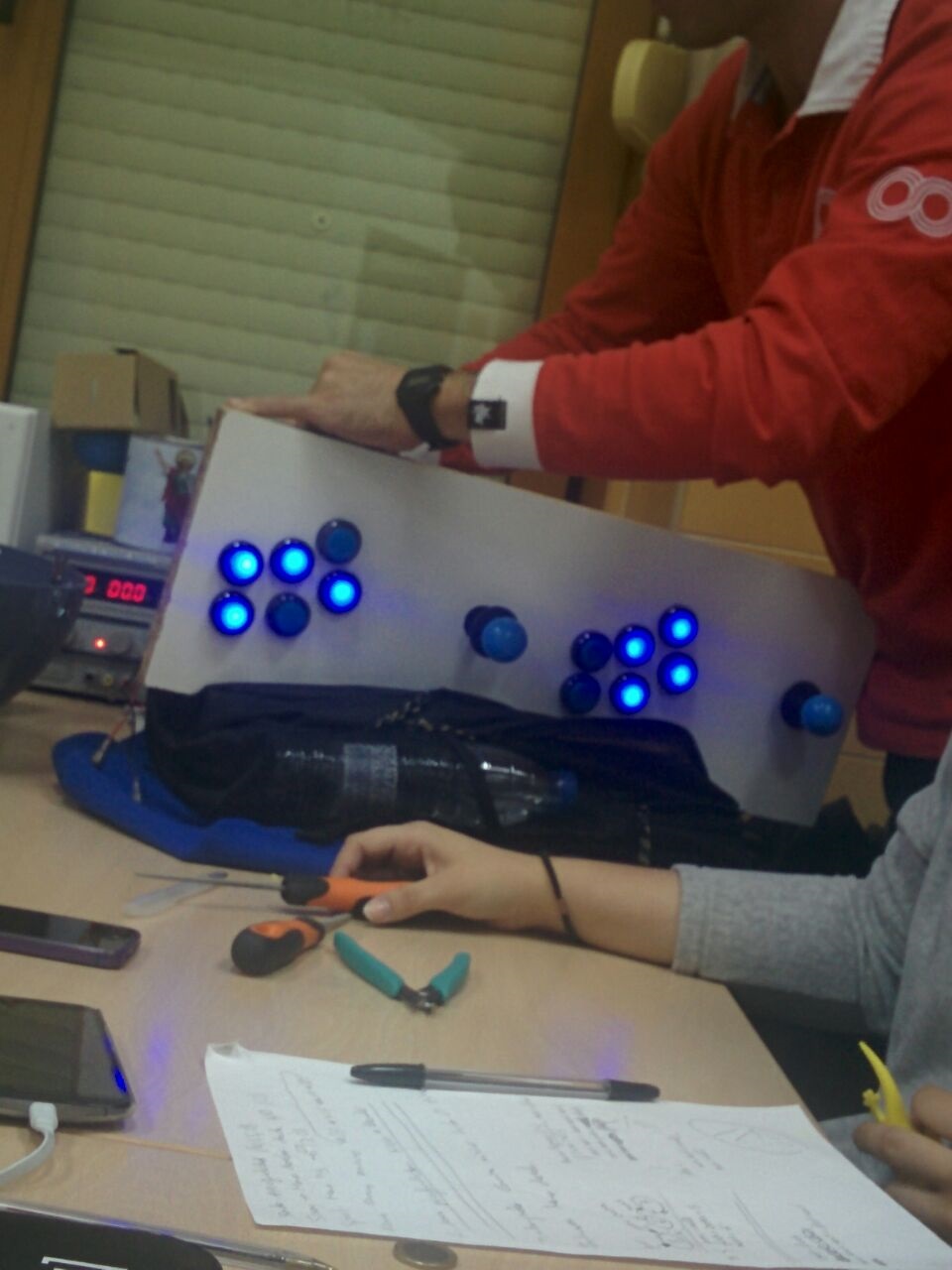

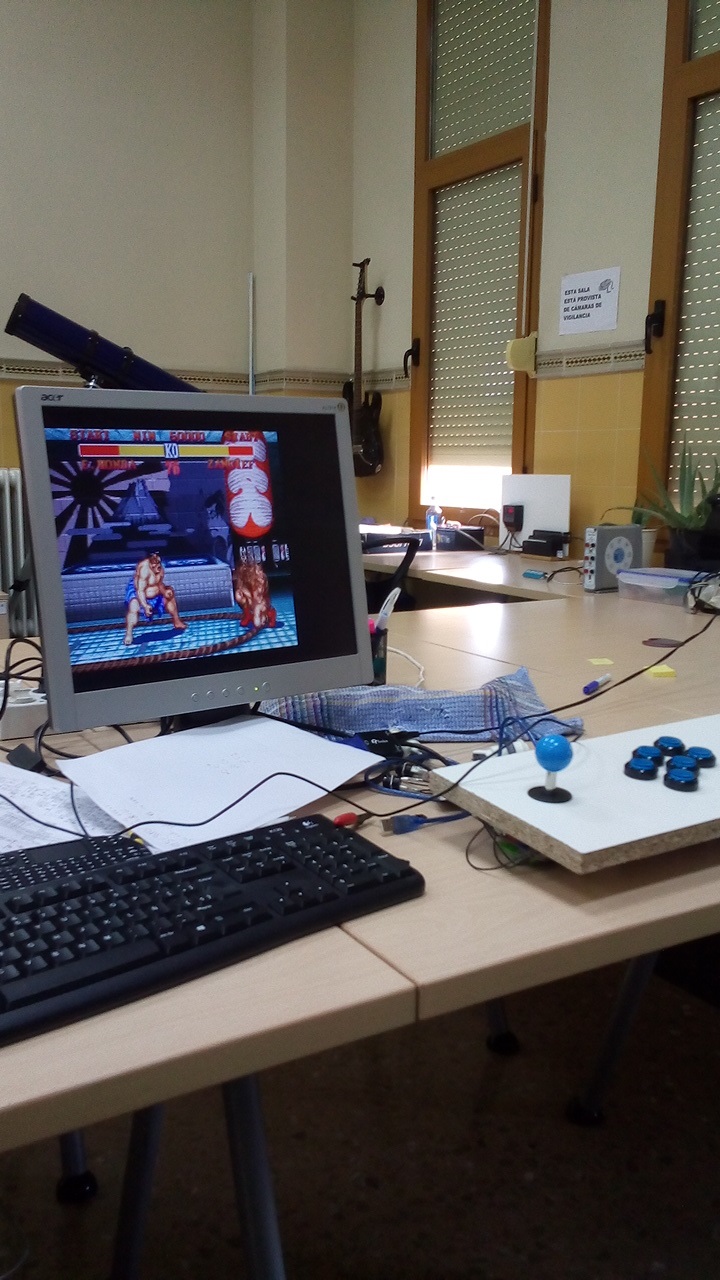

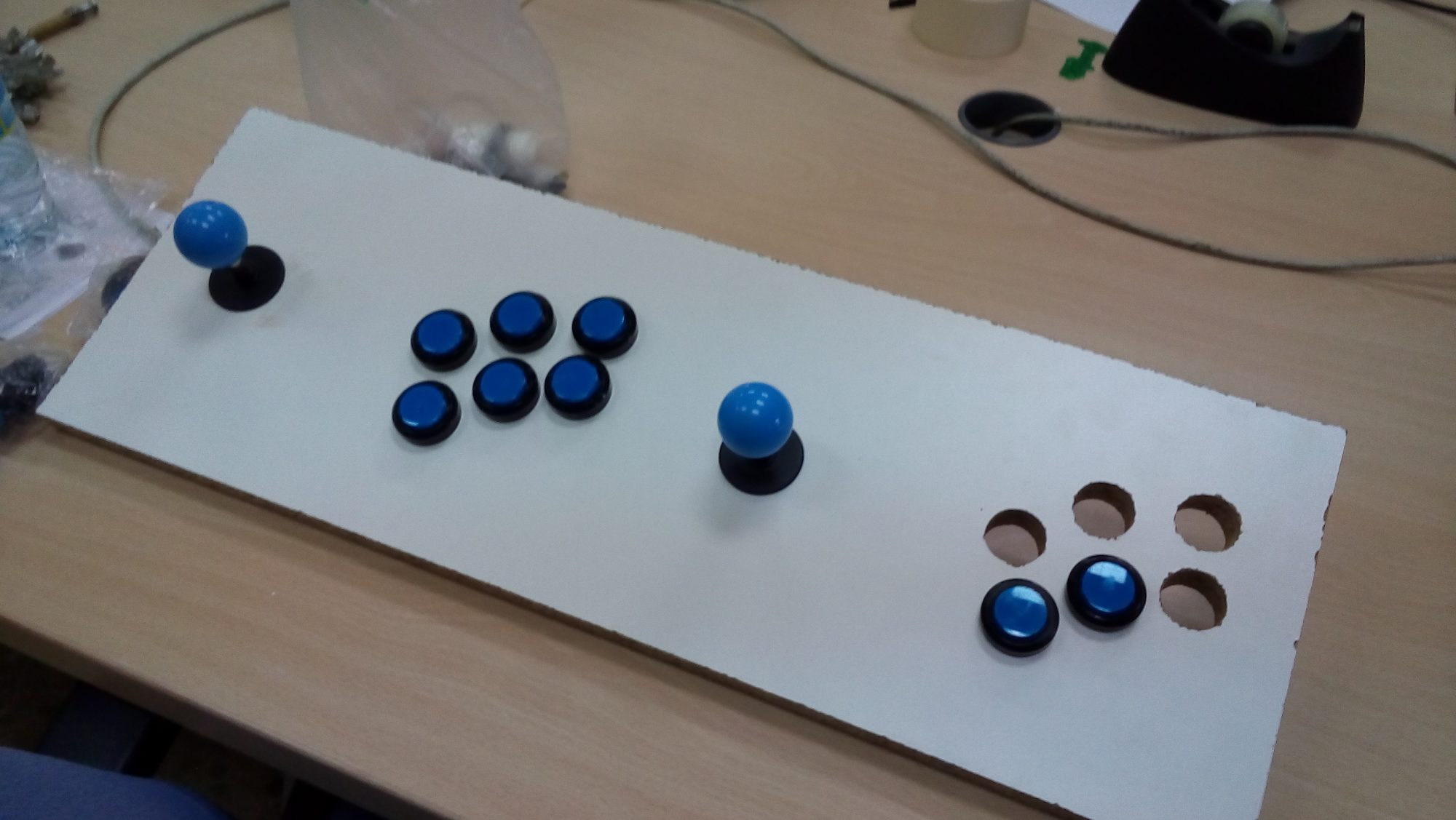

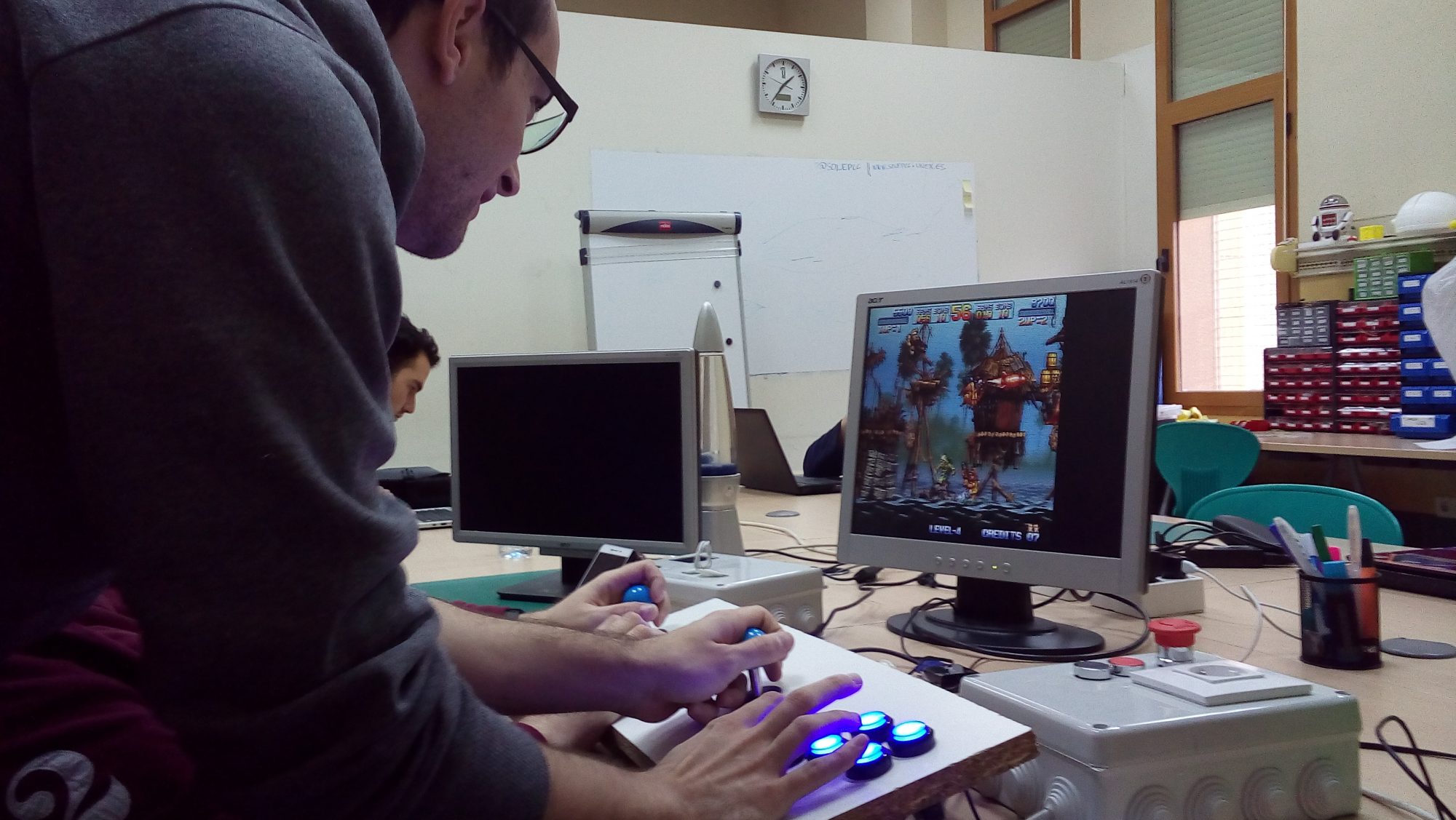

La electrónica consiste en dos kits de mandos para máquinas arcades, con iluminación, conectados directamente a los pines de la GPIO de una RaspberryPi 3B (ver archivos del proyecto). Se configura para que se vea la pantalla a través del puerto HDMI y un conversor de HDMI a VGA.

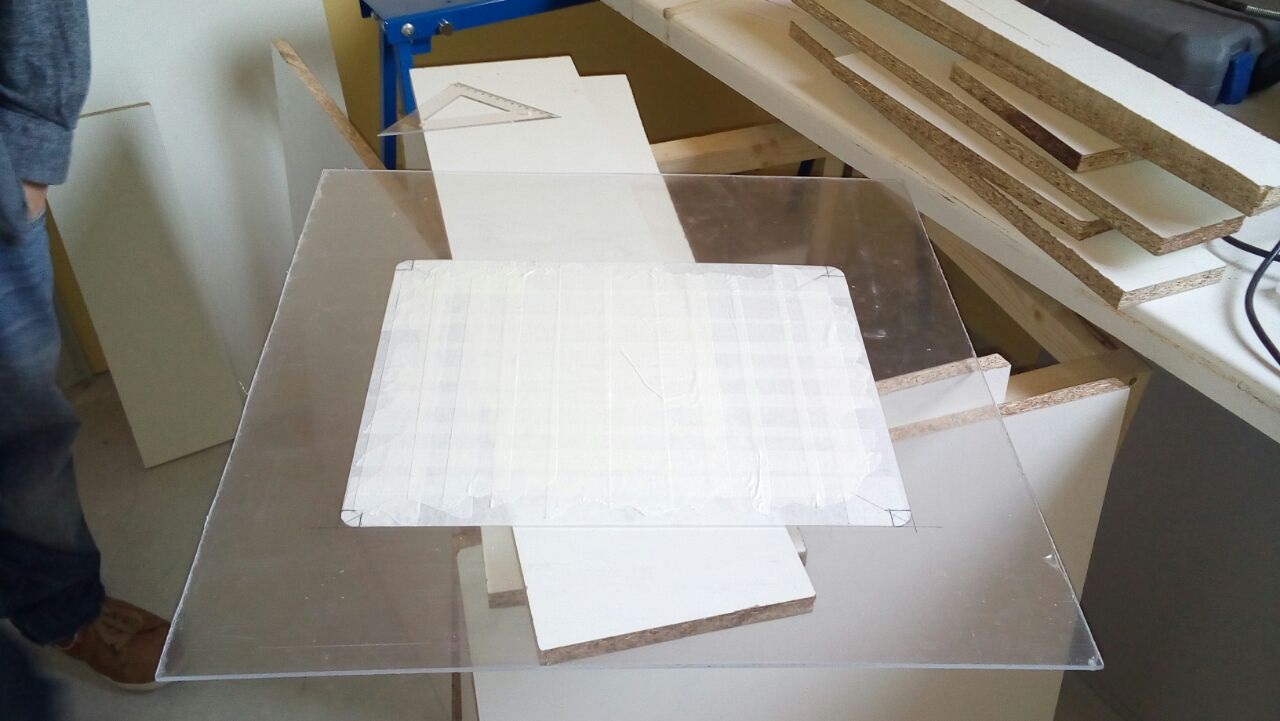

Para la protección de la pantalla y el cartel superior se utiliza metacrilato de 3mm cortado a medida.

Se incluye en los ficheros de descarga:

• Esquema de conexionado de los mandos a la GPIO de la RasberryPi 3.
• Diseño de la plantilla de cortes para los botones y mandos.
• Pegatinas y el rótulo frontal superior.
• Modelo 3D del soporte del enchufe de alimentación y el interruptor general.

Aproximadamente 200€, ya que reciclamos casi todas las maderas y el monitor.

Aproximadamente 40 horas de trabajo.

La máquina lleva varios años funcionando sin problemas, con algún ligero mantenimiento cada muchos meses.

Es completamente gratuíta pero tiene en un lateral una ranura para contribuciones voluntarias para la consecución de los fines de Smart Open Lab 😉

Antonio Gordillo Guerrero (anto@unex.es)

Roberto García (92rober@gmail.com)

Jorge Bote Albalá (jbotealb@alumnos.​unex.​es)

Javier Castaño Mendo (frjcame@gmail.com)

Antonio Gálvez Godoy (yavhee.joram@gmail.com)

Bruno Pérez (bperezgonzalez@gmail.com)
