Preamplificador Focusrite Isa One

El ISA One es un preamplificador de alta calidad, que se puede utilizar para grabar fuentes de micrófono, nivel de línea o instrumentos.

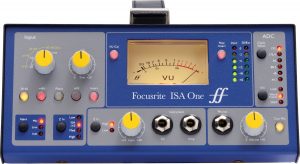

El ISA One es un preamplificador de gran calidad que puede ser usado para grabar micrófonos, niveles de línea o instrumentos. Micrófonos y niveles de línea deberán conectarse en el panel trasero, mientras que los instrumentos estarán conectados directamente al panel frontal. El panel frontal ofrece controles de ganancia y otras opciones como phantom e impedancia de entrada. Una tradicional bobina móvil VU y un medidor de nivel LEO están incluidos, cada uno con un indicador en el panel trasero para su calibración para asegurar un nivel de señal deseado.
Cuenta con su tarjeta de salida digital para conectar una señal AES, S / PDIF o ADATTM directamente al DAW. Con la tarjeta instalada, se pueden seleccionar la frecuencia de muestreo del reloj y la fuente de sincronización.

Respuesta de Entrada de Micrófono

Rango de Ganancia = 0dB a 60dB en escalas 10dB + 20 dB de ganancia variable.

Impedancia de entrada, variable:

Ajuste de impedancia cambiada (Impedancia de Entrada Equivalente a 1kHz)

Baja= 6000

ISA 110 =14000

Media= 24000

Alta= 68000

El N (ruido de entrada equivalente]= -126dB medidos en ganancia de 60dB con 1500 impedancia de terminación y un filtro de paso de banda de 22Hz/22kHz

Ruido en la salida principal de la ganancia en la unidad(OdB] = -97dBu medidos con un filtro de paso de banda de 22Hz/22kHz

Relación señal a ruido en relación con la altura libre máxima (9dBu) = i06dB

THD en ganancia media (30dB] = 0.0009%medida con una señal de entrada de 1kHz -20dBu con un filtro de paso de banda de 22Hz/22kHz

Frecuencia de respuesta con ganancia mínima (0dB) = -0.5dB bajo 0 Hz y -3dB bajo hasta 125kHz

Frecuencia de respuesta a la máxima ganancia (60dB) = -3dB bajo a 16Hz y -3dB bajo 118kHz CMRR=98dB (Canal 1, 1kHz, ganancia máxima con entrada+24 dBu input)

Interferencia canal a canal: con entrada 120dB@l 2kHz a canal a A, salida canal B= 104dBrA. Con entrada 10dB01 0k Hz a canal A, salida canal B= 84dBrA

Respuesta de entrada de línea

Rango de ganancia= -20dB a +10dB en pasos de 10dB + 20 dB de ganancia variable

Impedancia de entrada = de 10kOhm a 10Hz a 200kHz

Ruido en la salida principal con ganancia en la unidad (0dB) = -96dBu medido con un filtro de paso de banda de 22Hz/22kHz

Ruido de señal relativo a la altura máxima (24dBu)= 120dB

Relación señal ruido relativo 0dBFS (+22dBu) = 118dB

THD a ganancia unitaria (0dB) = 0.001% medida con una entrada de señal de 10dBu y un filtro de paso de banda de 22Hz/22kHz

Frecuencia de respuesta a ganancia unitaria (0dB) = -0.3dB bajo a 10Hz y -3dB bajo a 200kHz

Respuesta de entrada de instrumento

Rango de ganancia= 10dB a 40d8 continuamente variable

!Impedancia de entrada:

Alta= 1MOhm

Baja= 300kOhm

Ruido en la ganancia mínima (+10 dB) = 92dBu medidos con un filtro de paso de banda 22Hz/22kHz

Ruido en ganancia máxima (+40dB) = -62dBu medido con un filtro de paso de banda de 22Hz/22kHz

THD en ganancia mínima (+10dB) = 0.00 1% medido con una señal de entrada de 10dBu y un filtro de paso de banda de 22Hz/22kHz

Respuesta de frecuencia con 10dB de ganancia con una entrada – 10dB= 10Hz- 100kHz +1- 0.6 dB

Respuesta de frecuencia en 40dB de ganancia con entrada -40dB input= -2.5dB bajos hasta 10Hz y OdB en 100kHz

Filtro de Paso Alto

Roll off= 18dB por octava. Filtro de 3 polos

Frecuencia de corte 75Hz medida en el punto bajo de 3dB

Medidores

El medidor de bobina móvil (MC) es calibrado en fábrica aMoving coil 0VU = +4d8u con un senodial de 1kHz Con el botón VU Cal presionado, el medidor puede ser ajustado para permitir 0VU para igualar +10dBu a +26dB u con su muesca central siendo igual a 22dBu.

Medidores de pico LED calibrados en la posición de retén para 0dBFS = +22dBu, calibración es ajustable en el panel trasero para permitir que 0dBFS iguale +10dBu a +26dBu.

Enrutamiento para los medidores MC y Peak después de que HPF envíe pre insertada o cambiada regreso post insert. Peak2 es siempre pre canal2 en ADC, que puede ser alimentado por una entrada externa o entrada de instrumento.

Los niveles LED son de la siguiente manera cuando la calibración máxima se establece en el centro de detención en el panel posterior. (Esto es cuando se utiliza el ADC interno)

+22dBu +20dBu +16dBu +10dBu +4dBu -20dBu -2 -6 -12 -18 -42 18

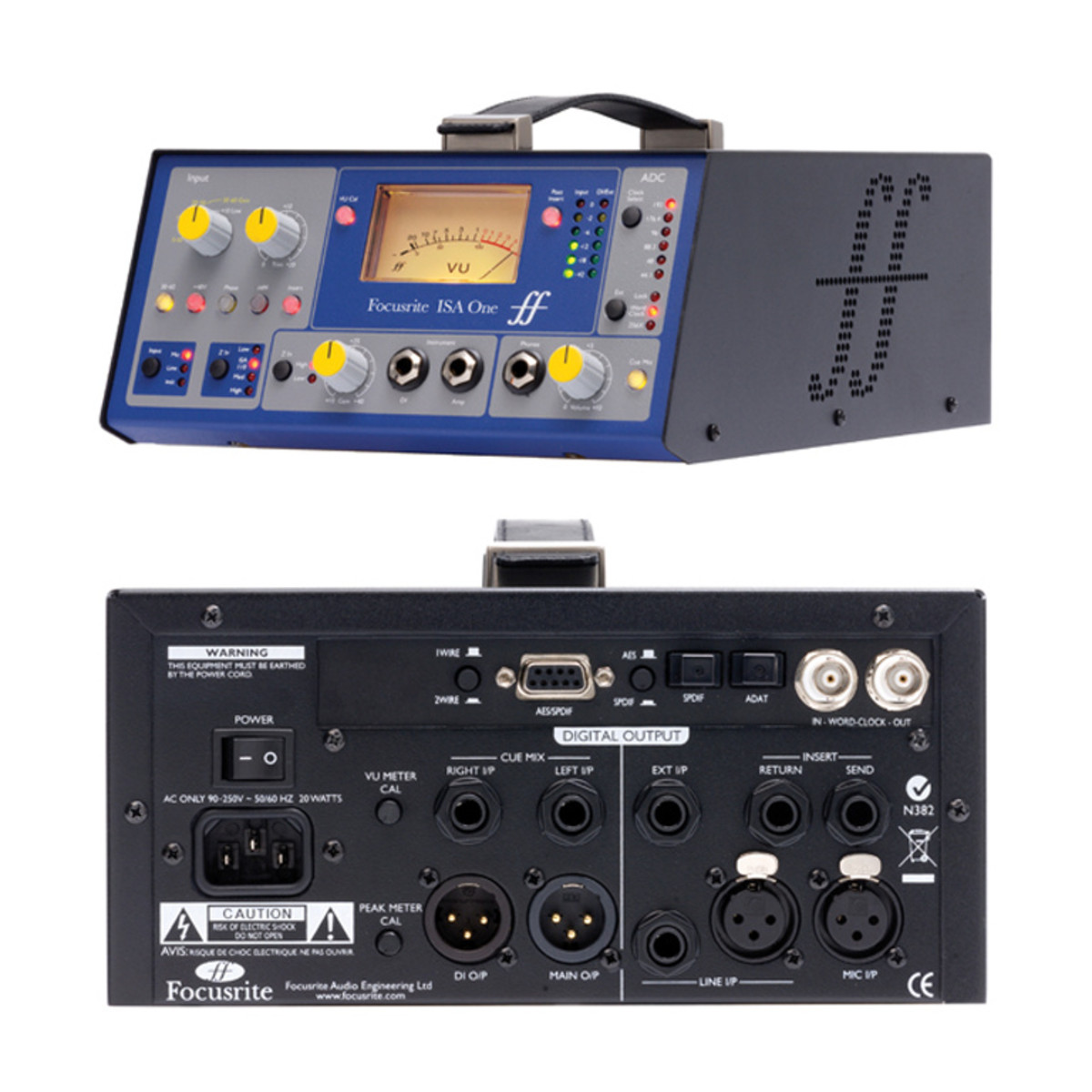

Conexión frontal y trasera

Entradas de canales análogas:

Entrada de micrófono: XLR x 1

Entrada de línea:XLR x 1 and TRS x 1

Entrada de instrumento: TS Jack x 1

Entrada externa ADC: TRS Jack x 1

Retorno: TRSJack x 1

Salidas de canales analógicas

Send: TRS Jack x 1

Salida de línea Balanceada: XLR x 1

Salida DI: XLR x 1

DI through , TS Jack x 1

1 Canal análogo adicional l/O

Cue mix entrada izquierda: TRS Jack x 1

Cue mix entrada derecha: TRS Jack x 1

Salida de auriculares 1/4″ /0,635 cm TRS Jack x 1
