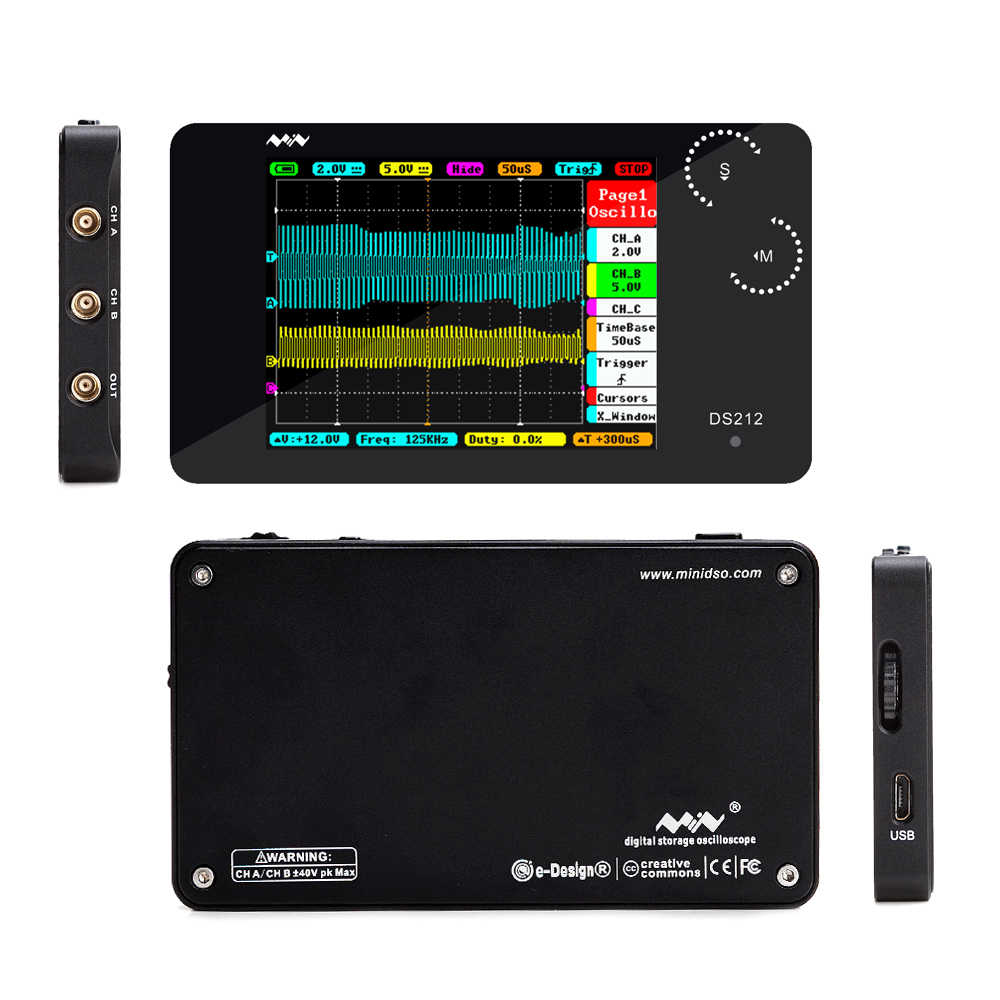

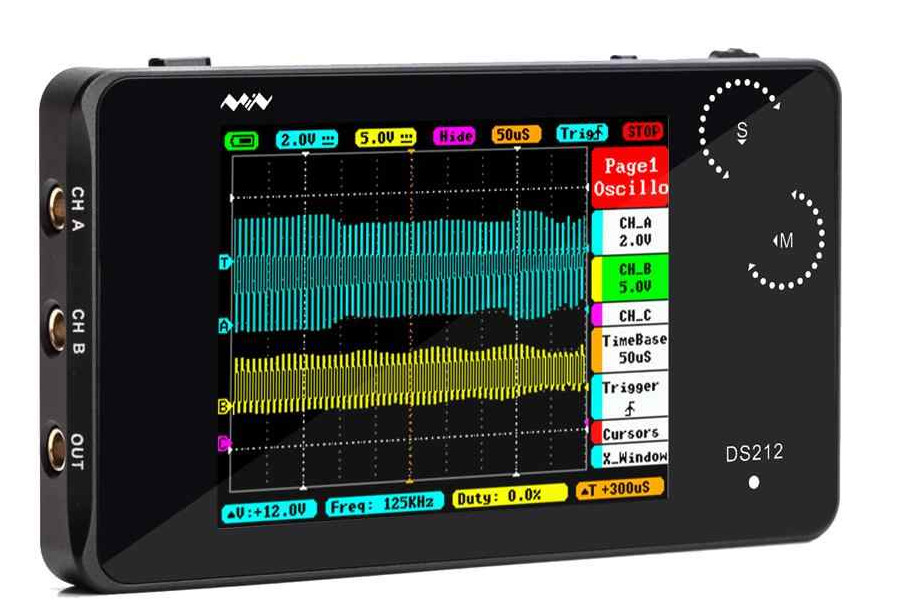

Mini osciloscopio Digital portátil DSO212

Pequeño osciloscopio digital portátil con dos canales y generador de señales.

Tamaño de bolsillo. Osciloscopio digital que cubre las necesidades básicas de ingeniería electrónica.

Pantalla TFT de 2,8 «320*240 de colores, diseño mini y compacto con tecla de ajuste de rueda.
2 canales, ancho de banda de 1MHz, 1 MΩ impedancia de entrada. Frecuencia de muestreo 10MSA/s Max.
Gatillo de subida/caída del borde; Nivel de disparo alto/bajo ajustable y sensibilidad de disparo.
Modos de medición precisa vertical, horizontal y umbral de disparo.
8MB de almacenamiento u-disk integrado para datos e imágenes de onda.
Modo sincrónico: automático, Normal, único, ninguno, escaneado.
Medición automática: frecuencia, tiempo de ciclo, ciclo de trabajo, voltaje DC RMS/Vpp /Vmax/Vmin/Vavg.
Generador de señal incorporado/onda cuadrada de 10Hz-1MHz (servicio ajustable) o onda sinusoidal de 10Hz-20KHz/cuadrada/triangular/diente de sierra.
Batería de litio integrada de 3,7 V 500mAh, adopta una interfaz Micro USB para cargar.

Especificaciones:
Color: Negro
Material: aleación de aluminio
Pantalla: Pantalla TFT LCD a Color de 2,8 «(Resolución de 320*240)
Colores de la pantalla: 65K
Modo de acoplamiento: CA/CC
Canal: 2 canales
Ancho de banda analógico: 1MHz
Velocidad de muestreo máxima: 10MSA/s
Profundidad de memoria de muestreo máx.: 8K
Impedancia de entrada analógica: 1MΩ
Generador de señal incorporado: seno/cuadrado/triángulo/diente de sierra
Voltaje máximo de entrada: ± 40V (sonda X1)
Sensibilidad Vertical: 20mV/Div ~ 10V/Div (Paso de Secuencia 1-2-5)
Sensibilidad Horizontal: 1uS/Div ~ 2S/Div (Paso de Secuencia 1-2-5)
Archivo de salida: Param, Bmp, Dat, Buf, formato CSV y CRISP
Fuente de alimentación: batería de litio 3,7 V 500mAh integrada
Interfaz de carga: Interfaz Micro USB
Temperatura de funcionamiento: 0 ~ 50 ℃
Temperatura de almacenamiento: -20 ~ 60 ℃
Tamaño del artículo: 100*56,5*10mm/3,94*2,22 * 0.39in
Peso del artículo: 88g/3,10 oz
Tamaño del paquete: 19,5*11*4,5 cm/7,68*4,33 * 1.77in
Peso del paquete: 220g/7,76 oz

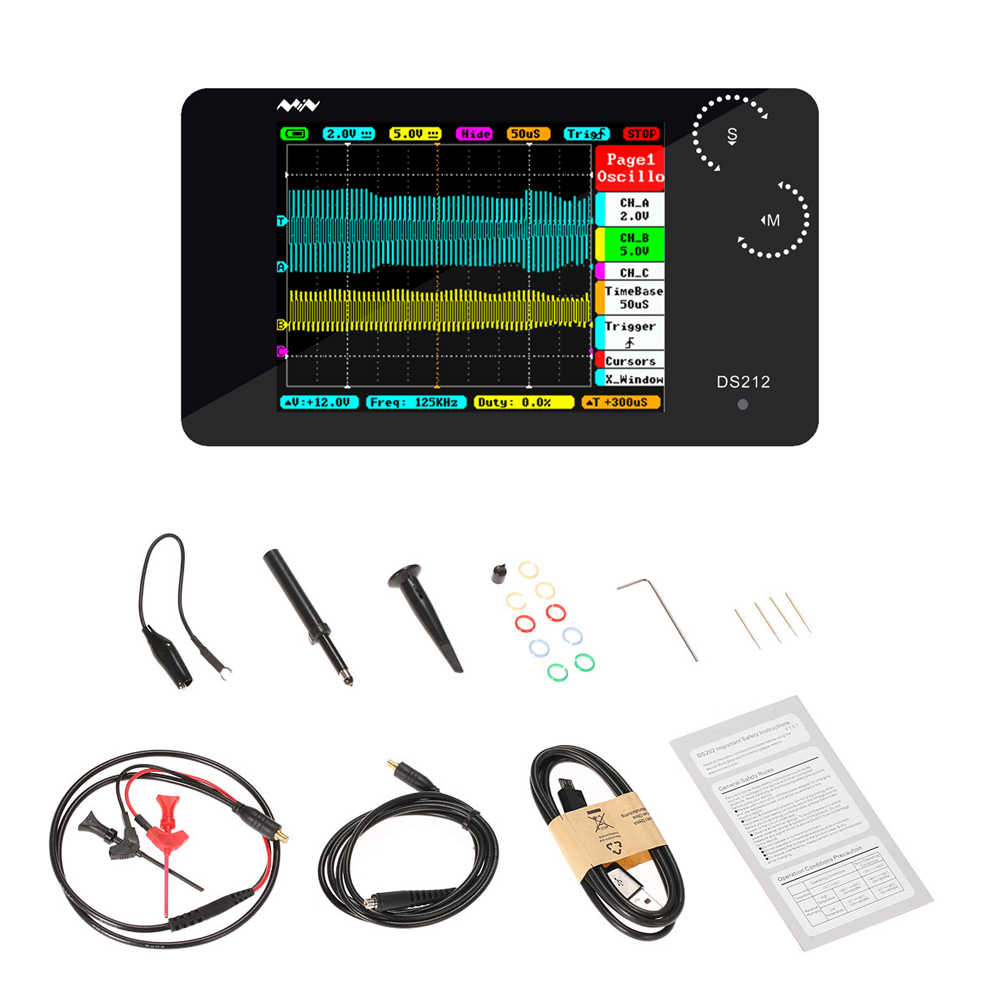

Lista de paquetes:
1 * DS212 osciloscopio
1 * Cable Clip Cable
1 * gancho de prueba
1 * Cable USB
1 * llave hexagonal
1 * Paquete de accesorios
1 * Manual de usuario (Inglés)
