Durante la primavera de 2022 hemos impartido varios cursos para la comunidad maker, dentro del ciclo de cursos organizados para la dinamización de la Red Circular Fab. Este curso de Kicad ya es un clásico para nosotros pero, por primera vez, lo hacemos totalmente online y lo grabamos. Fue impartido de nuevo por el profesor Antonio Gordillo Guerrero.

Kicad es una maravillosa herramienta de código abierto que permite realizar prácticamente todos los pasos del proceso de diseño electrónico. Permite definir adecuadamente un esquema de conexionado y pasar ese esquema a una placa de circuito impreso (PCB) que es “el cuerpo” de la mayoría de sistemas electrónicos y que muchas veces es ignorada.

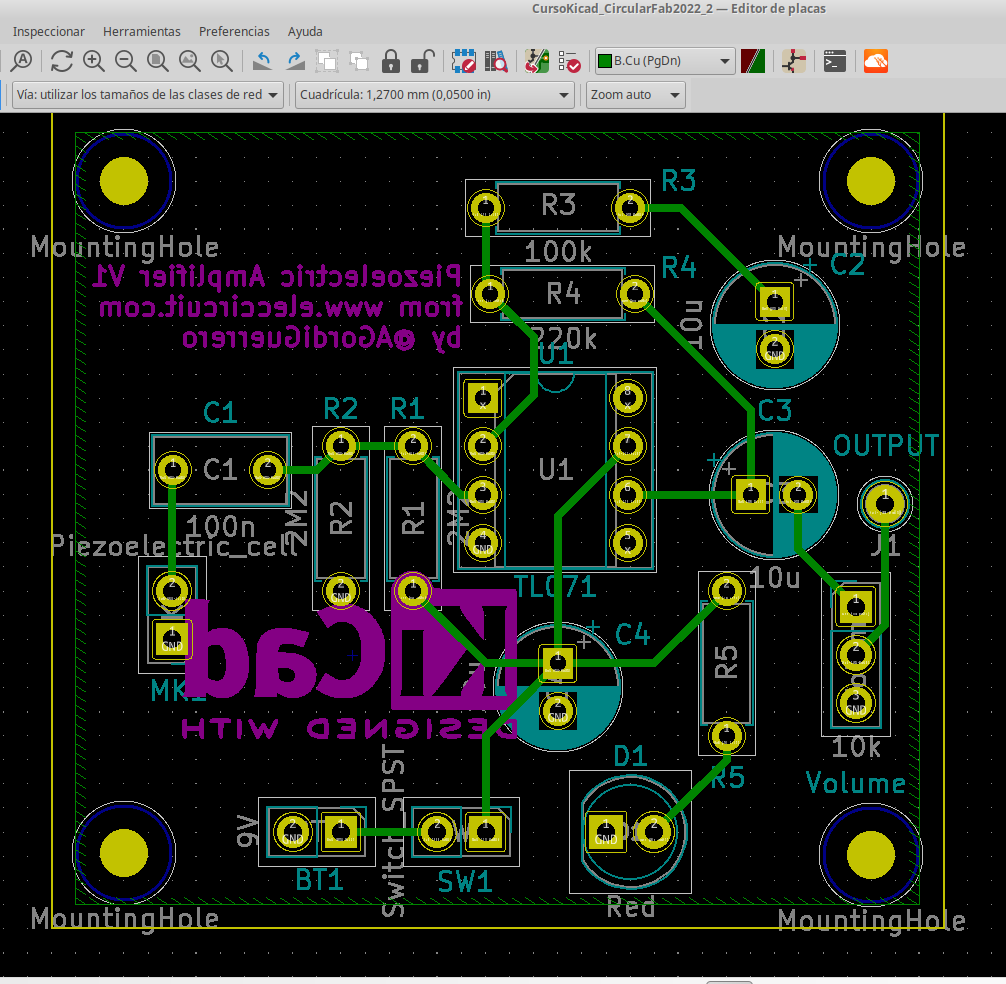

PCB del circuito desarrollado en la segunda sesión.

Descubre cómo diseñar tu primera PCB y cómo pasar de un esquema cualquiera a un diseño fabricable y que puedas disfrutar en poco tiempo.

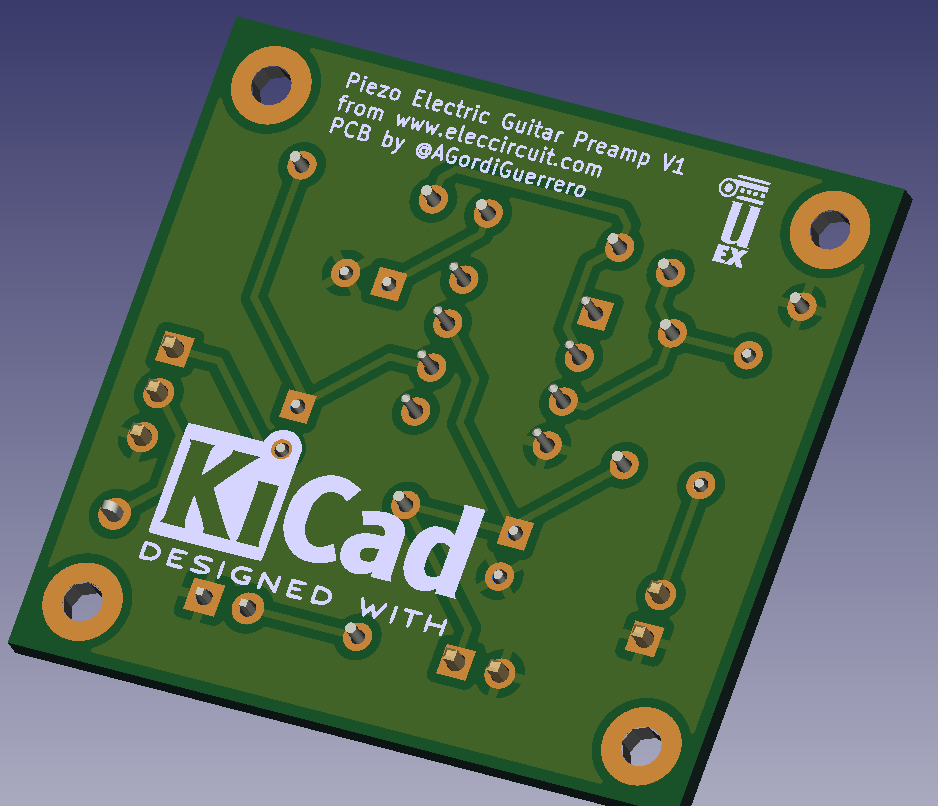

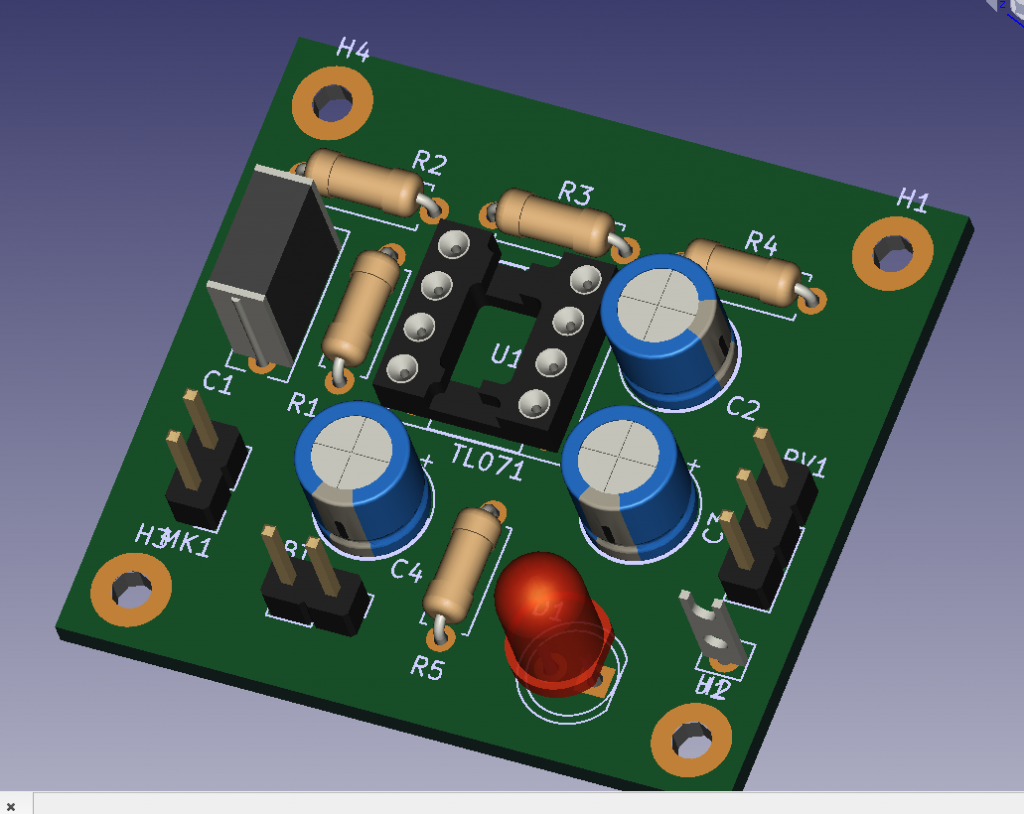

Exportación del modelo 3D de nuestro circuito a Freecad.

El curso se impartió online en directo los días 1 y 2 de junio de 2022 en dos sesiones de aproximadamente 2h. Asistieron en directo unas 12 personas.

Definición de etiquetas e imágenes sobre la placa de circuito.

Todos los contenidos del curso pueden obtenerse de su github, incluyendo los enlaces a los videos de youtube, que también pueden encontrarse en el canal de youtube de Smart Open Lab.

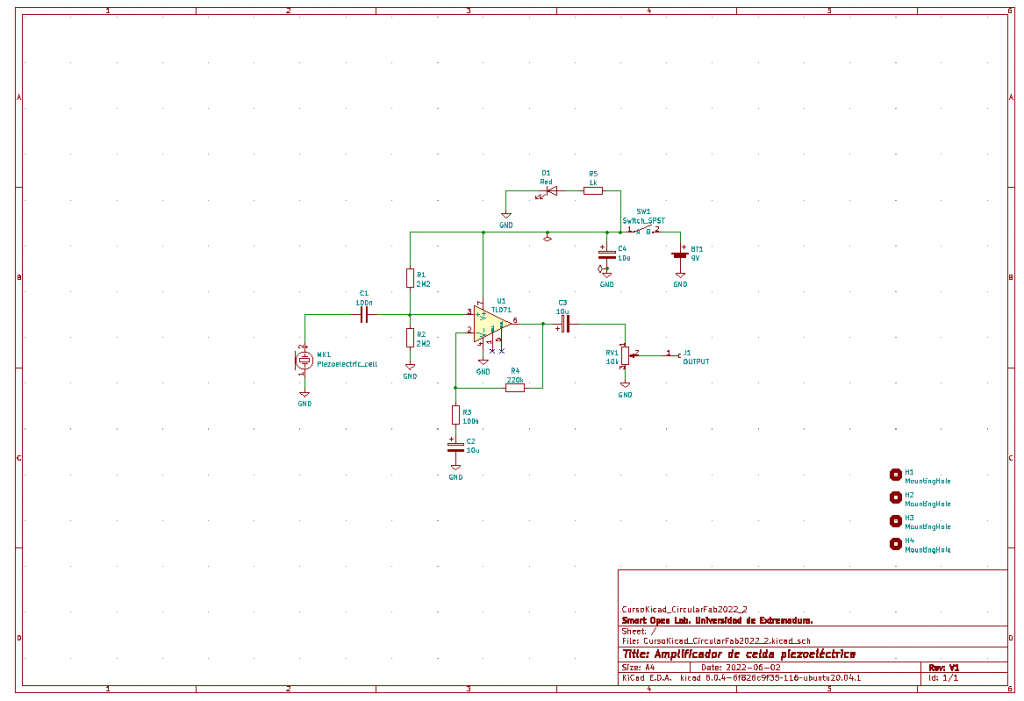

Esquema desarrollado en la segunda sesión: un preamplificador de célula piezoeléctrica para guitarra acústica.

Muchas gracias a la comunidad de Kicad por el maravilloso software y incondicional apoyo a través de su foro oficial y grupo de telegram en castellano.

Puedes seguir libremente todos los contenidos online y para cualquier duda, no dudes en contactar con nosotros (comunicacion@smartopenlab.com) o con el profesor del curso (anto@unex.es).
