Curso Abierto de Diseño 3D con Freecad

23 diciembre, 2021

Añadimos a nuestra colección de cursitos básicos un interesante curso de diseño 2D y 3D utilizando Freecad, impartido online por el profesor Antonio Gordillo Guerrero. Asistieron unas 15 personas en directo en diciembre de 2021.

Freecad es una maravillosa aplicación de software libre que permite realizar casi cualquier diseño que se nos ocurra. Puede ser instalada en cualquier sistema operativo y no requiere un ordenador demasiado potente. Cuenta con multitud de tutoriales y una comunidad de desarrollo excelente. Puede participarse de ella de varias formas, por ejemplo a través del canal de telegram de Freecad en Español.

El programa consiste en varios entornos de trabajo que utilizaremos según nuestras necesidades. Desde diseño de edificios usando metodología BIM, a diseño de aviones de papel, pasando por mecanotrónica, cálculos de tensiones mecánicas, o diseño de curvas complejas. Cada entorno de trabajo cuenta con estupendos tutoriales para el arranque.

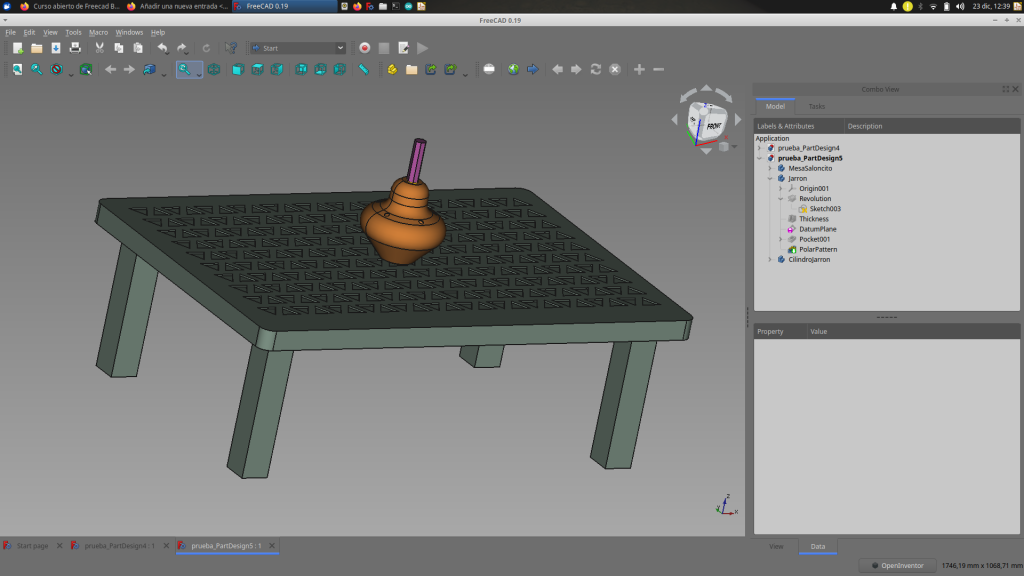

Primera pieza diseñada. Sin medidas fijas y solo por probar herramientas

En este curso se describen las herramientas principales de los entornos: Part Design, para diseño de sólidos tridimensionales; Sketcher, para diseño de bocetos bidimensionales; TechDraw para la definición de planos técnicos y ficheros vectoriales; y Dynamic Data, para diseño paramétrico básico. Se realizan varias piezas que son exportadas a los formatos típicos de impresora 3D (.stl) o cortadoras CNC (.dxf).

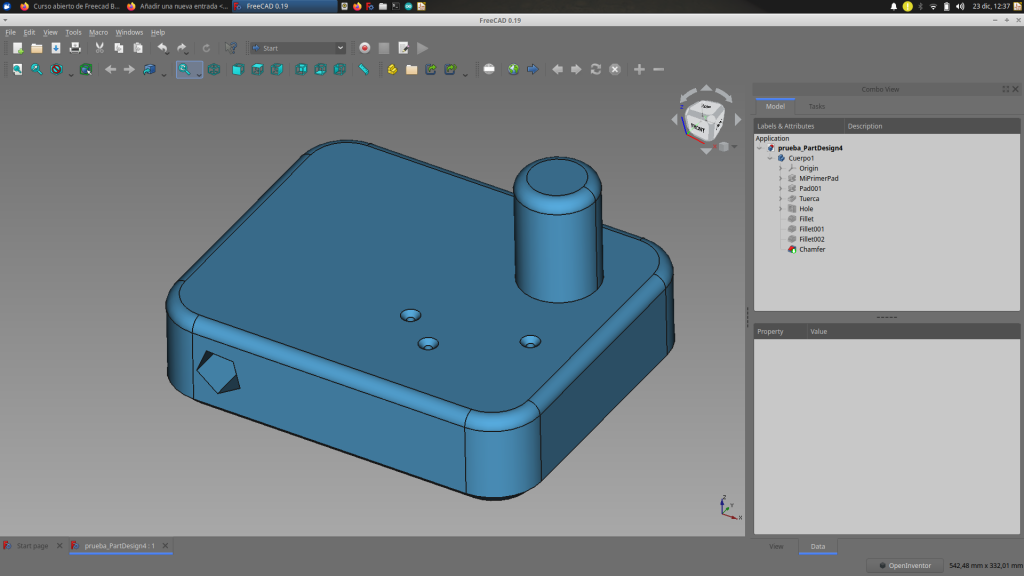

Segunda pieza diseñada. Con restricciones de tamaño y posición. Varios sólidos en la misma pieza.

Puede verse en video del curso en youtube y descargarse los ficheros definidos en el github de SmartOpenLab.

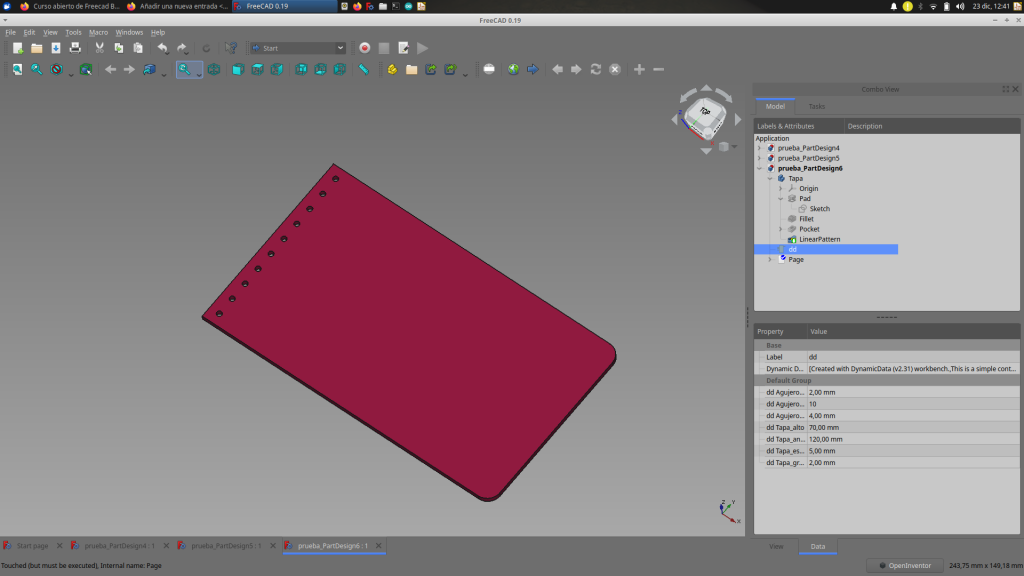

Tercera pieza diseñada. Una tapa de libreta con todos los datos definidos como parámetros variables.

Te animamos a descubrir esta potente y asequible herramienta de desarrollo que puede ayudarte a dar forma a muchas de tus ideas de diseño. Si tienes cualquier duda, contáctanos.
